Hamm_Testpaket 3 – Maurer – Baukörper aus Steinen – 3.LJ

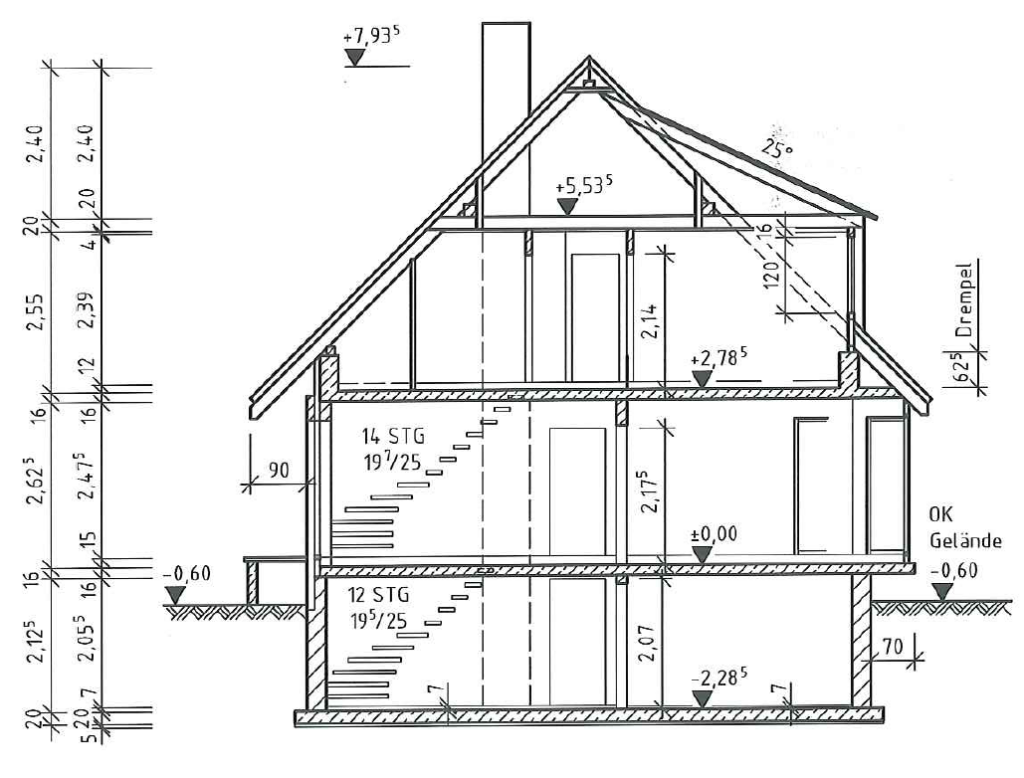

Wie groß ist die lichte Rohbauhöhe (in m) des Erdge­schosses?

Welche Schnittführung im Grundriss entspricht dem skizzierten Schnitt?

Aus einer Bauzeichnung (Maßstab 1 : 25) wurden die genannten Maßeintragungen (wirkliche Längen) und die dazugehörenden Zeichenlängen entnommen. Welches Maß ist nicht maßstabsgerecht gezeichnet?

Maßeintragung  /  Zeichenlänge

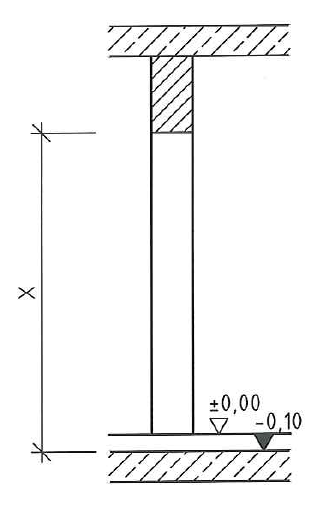

Welches Türmaß X ist in der Schnittskizze dargestellt?

Das Bild zeigt einen verkleinerten Ausschnitt aus einer Ausführungszeichnung M 1 : 50. Was ist nicht normge­recht dargestellt?

Wo wird die Höhe an einem Nivellierinstrument abgelesen?

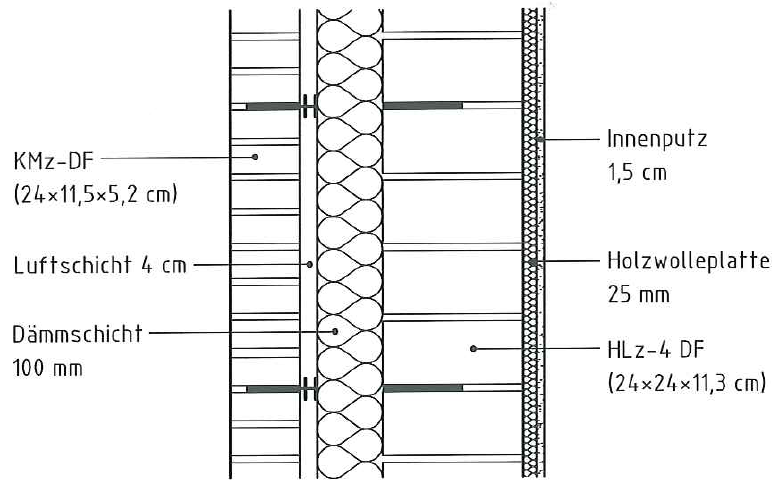

Welche Gesamtdicke (in cm) hat die zweischalige Wand­konstruktion?

Ein Lastkraftwagen hat eine Ladekapazität von 3,5 t. Wie viele NF-Mauersteine mit der Steinrohdichte von 2,0 kg/dm³ darf er laden?

Auf der Baustelle müssen Sie Kalksandsteinstürze mit einer Länge von 1,50 m, einer Breite von 17,5 cm und
einer Höhe von 11,3 cm einbauen. Rohdichte 1,8 kg/dm³. Wie viel kg wiegt ein Sturz?

Ein Mauerziegel hat die Kurzbezeichnung VMz 20. Was wird durch die Zahl 20 angegeben?

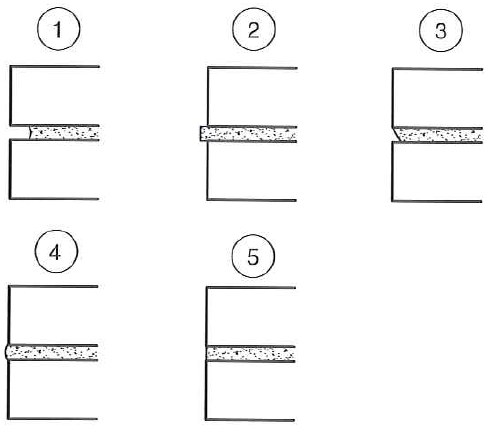

Die der Witterung ausgesetzte Seite eines Sichtmauer- werks muss sorgfältig ausgefugt werden. Welche Skizze zeigt die günstigste Fugenausführung?

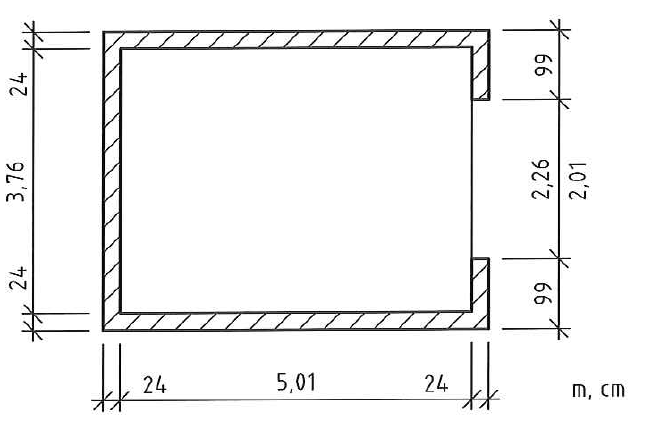

Wie groß ist das Volumen (in m³) des Mauerwerks bei der dargestellten Garage, wenn die Mauerhöhe 2,25 m beträgt?
Hinweis: Der Sturz wird vernachlässigt.

Die tragende Mittelwand eines zweigeschossigen Wohn-gebäudes ist 17,5 cm dick. Welches Steinformat ist dafür geeignet?

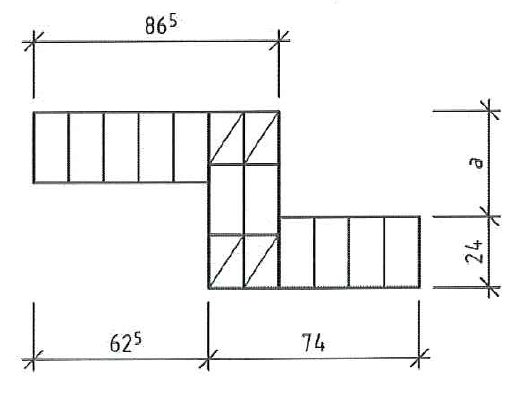

Das Bild zeigt die Draufsicht auf ein Mauerwerk aus NF-Steinen. Wie groß ist das Maß a (in cm)?

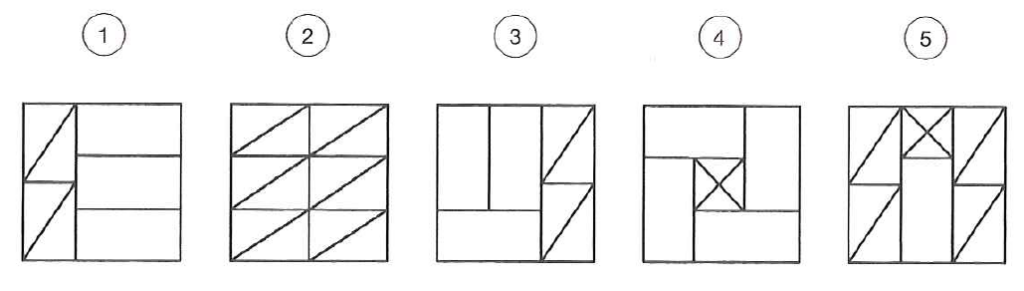

Welche der dargestellten Verbandslösungen für einen Mauerpfeiler 36,5 x 36,5 cm ergibt keine Fugenüber­deckung in der 2. Schicht?

Welche Eigenschaft wird von natürlichen Bausteinen (Natursteinen) für die Herstellung einer Mauer im Freien im Allgemeinen nicht verlangt?

Welches Überbindemaß gilt für Mauerwerk aus groß­formatigen Steinen?

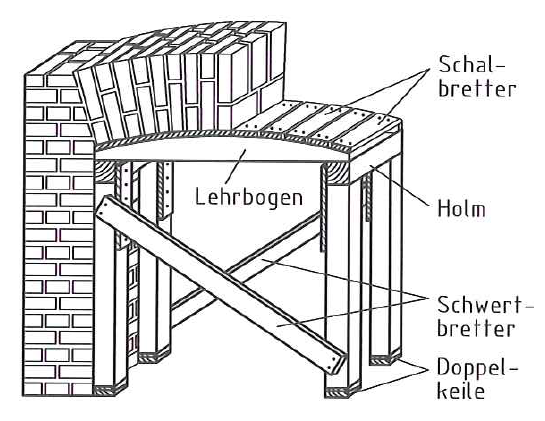

Welchen der genannten Bögen zeigt die Abbildung?

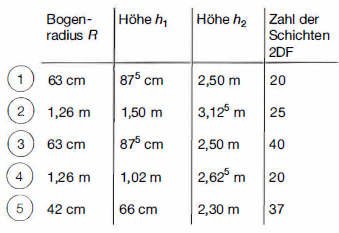

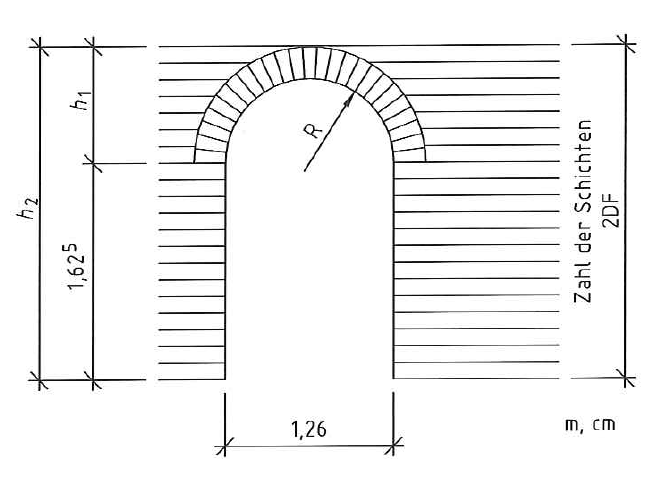

In der Skizze ist eine Öffnung mit Rundbogen in einer Mauer aus 2DF-Steinen dargestellt. In welcher Zeile sind für das Mauerwerk der Wand die richtigen Maße eingetragen?

Ein Mitarbeiter hat bei Entladearbeiten eine leichte Verletzung erlitten. Wann ist die Verletzung zu melden?

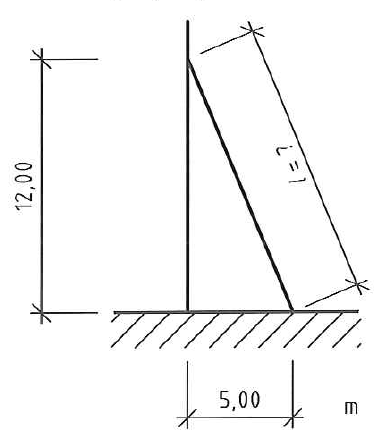

Der skizzierte Mast soll durch eine Strebe abgestützt werden. Wie groß muss die Länge l (in m) sein?

Ab welcher Belaghöhe h (in m) ist an einem Arbeitsgerüst ein Seitenschutz anzubringen?

In welcher Beziehung sollen bei der Erstellung einer nach der Schnittmaßregel gut begehbaren Treppe „Steigung und Auftritt” zueinander stehen?

Als Arbeitsraum bezeichnet man bei einer Baugrube den waagerechten Abstand zwischen dem Böschungsfuß und der Außenseite der Schalung. Wie groß muss nach DIN 4124 der Abstand a (Arbeitsraumbreite) mindestens sein?

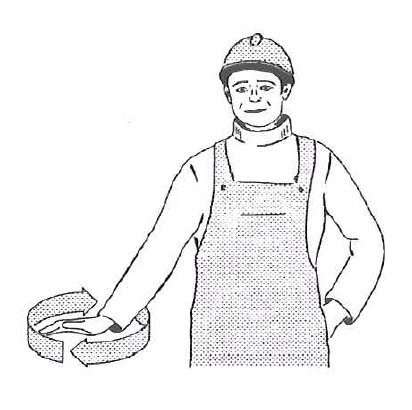

Was bedeutet dieses Handzeichen im Kranbetrieb?
