Testpaket 2 – Arbeitsplanung – BGF – 3.LJ

Test Zusammenfassung

0 von 25 Fragen Abgeschlossen

Fragen:

Sie haben das test bereits abgeschlossen und können es nicht noch einmal starten.

Test wird geladen…

Sie müssen sich anmelden, um das test zu starten.

Sie müssen zuerst die folgenden Schritte durchführen:

Ergebnisse

Test vollständig. Ihr Ergebnis wird ausgewertet.

Ergebnisse

0 von 25 Fragen richtig beantwortet.

Ihre Zeit:

Sie haben 0 von 0 Punkten erreicht, (0)

Aktuell
In Prüfung
Beantwortet
Richtig
Falsch

Frage 1 von 25

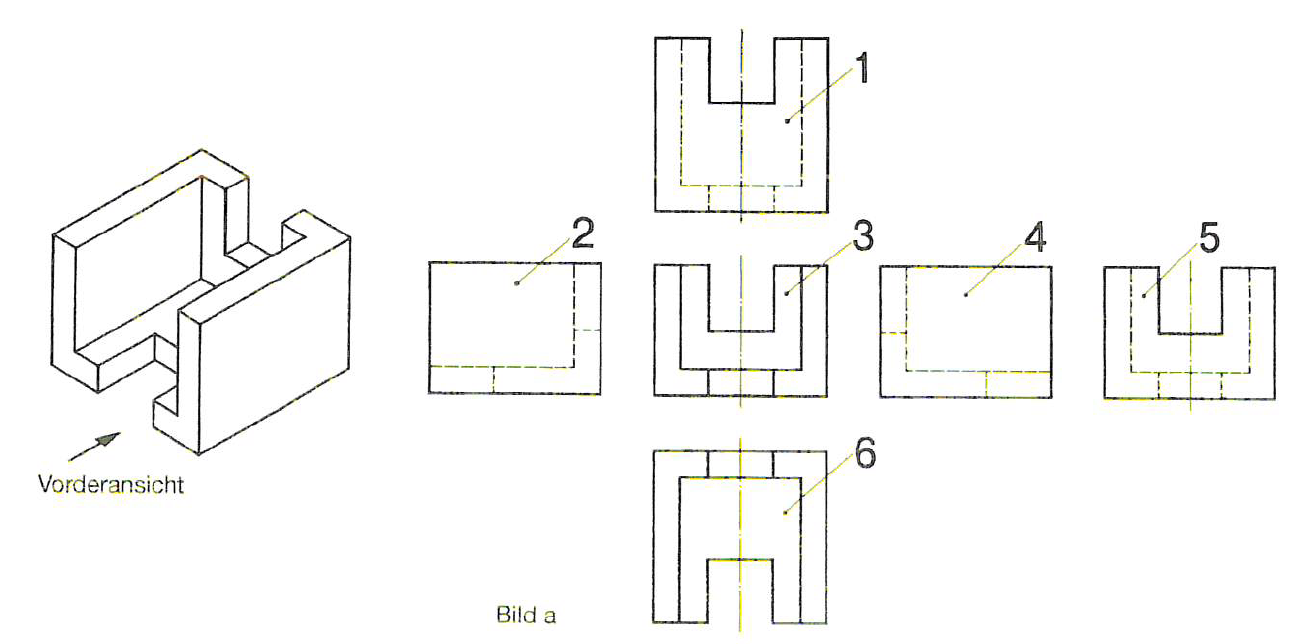

1. Frage
Bild a. Der räumlich dargestellte Körper ist in mehreren Ansichten gezeichnet.
Wie wird die mit 6 gekennzeichnete Ansicht bezeichnet?
- Unteransicht
- Seitenansicht
- Vorderansicht
- Hauptansicht
- Draufsicht
Richtig

Falsch
Frage 2 von 25

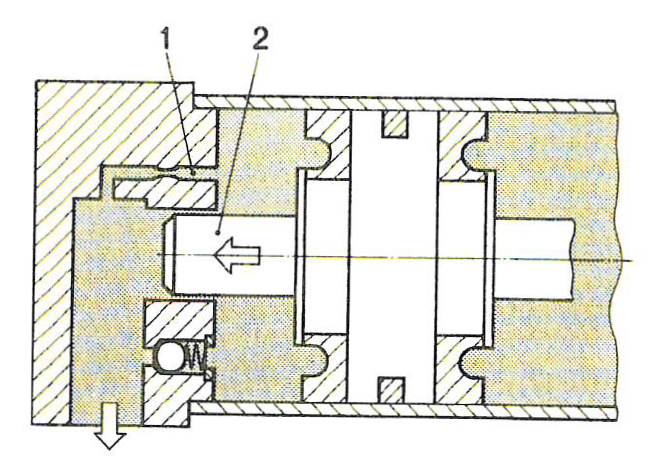

2. Frage
Das Bild zeigt schematisch einen Teil eines Hydraulikzylinders. Wozu dienen die mit 1 gekennzeichnete Bohrung und der mit 2 gekennzeichnete Zapfen?
- Sie regeln die Vor-und Rücklaufgeschwindigkeit des Kolbens.
- Sie bewirken die Abscheidung von Luft aus der Hydraulikflüssigkeit.
- Sie verhindern ein hartes Anschlagen des Kolbens in seiner Endlage.
- Sie schützen den Zylinder vor zu hohem Druck.
- Sie gleichen Leckverluste aus und dämpfen Schwingungen.
Richtig

Falsch
Frage 3 von 25

3. Frage

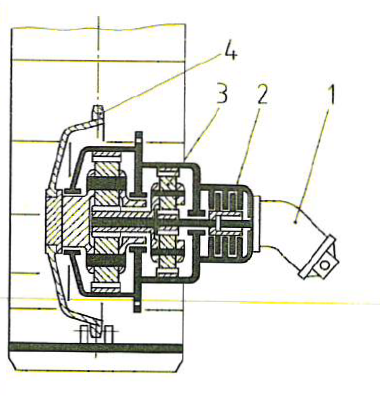

Ordnen Sie die Bauteile des hydraulischen Fahrantriebs eines Raupenbaggers zu.

Bauteil 1 / Bauteil 2 / Bauteil 3 / Bauteil 4
- Hydraulikmotor / zweistufiges Planetengetriebe / Turass (Kettenantriebsrad) / Lamellenhaltebremse
- zweistufiges Planetengetriebe / Lamellenhaltebremse / Hydraulikmotor / Turass (Kettenantriebsrad)
- Hydraulikmotor / Lamellenhaltebremse / zweistufiges Planetengetriebe / Turass (Kettenantriebsrad)
- Lamellenhaltebremser / Hydraulikmotor / Turass (Kettenantriebsrad) / zweistufiges Planetengetriebe
- Lamellenhaltebremser / Turass (Kettenantriebsrad) / zweistufiges Planetengetriebe / Hydraulikmotor
Richtig

Falsch
Frage 4 von 25

4. Frage

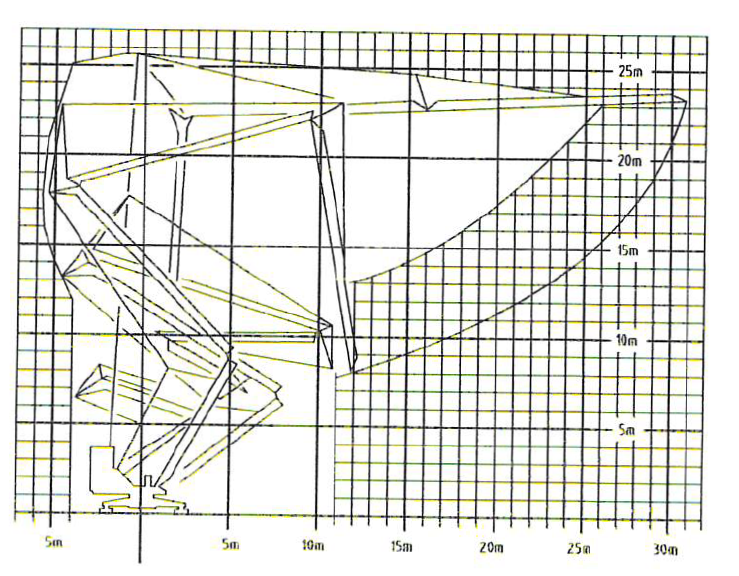

Entnehmen Sie aus dem Aufstelldiagramm die Höhe, welche zum Ausklappen des Auslegers benötigt wird bei einem 21 m großen Abstand von der Drehachse.
- 8m
- 12m
- 14m
- 23m
- 30m
Richtig

Falsch
Frage 5 von 25

5. Frage

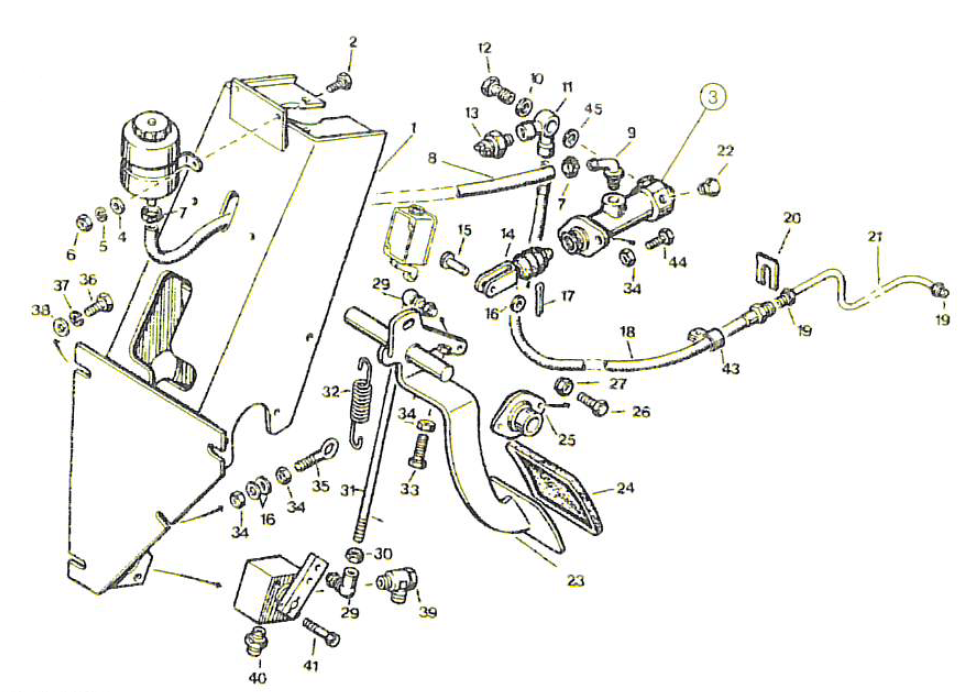

Welches Bauteil wird mit Pos.-Nr. 3 gekennzeichnet?
- Radbremszylinder
- Druckverteiler
- Hauptbremszylinder
- Federspeicher
- Ausgleichsbehälter
Richtig

Falsch
Frage 6 von 25

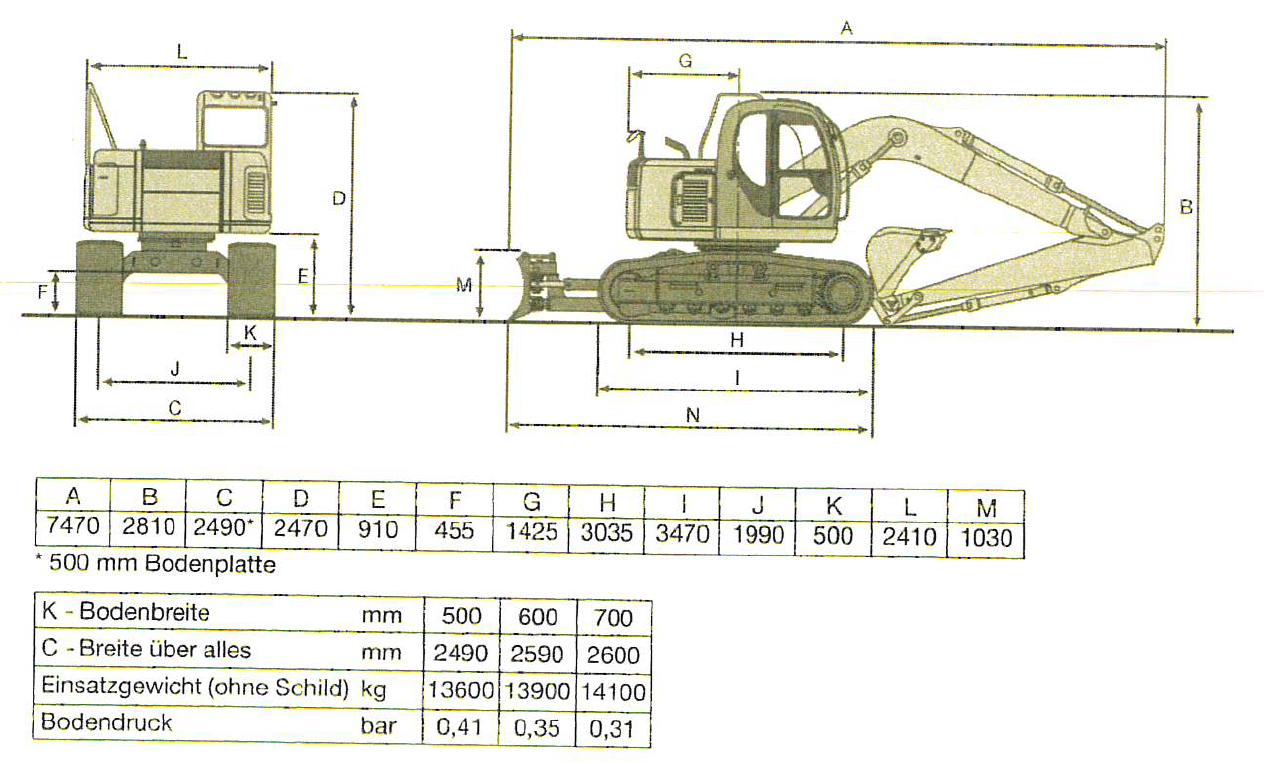

6. Frage
Ein Hydraulikbagger mit 600 mm Bodenplatten muss mit einem Tieflader umgesetzt werden.
Welche Daten aus dem abgebildeten Datenblatt sind für den Transport wichtig?
- Maß C, Maß 1, Maß E, Einsatzgewicht
- Maß B, Maß L, Einsatzgewicht. Maß G
- Maß A, Einsatzgewicht, Maß B, Maß C
- Einsatzgewicht, Bodendruck, Maß B, Maß C
- Bodendruck. Maß A, Maß B, Maß C
Richtig

Falsch
Frage 7 von 25

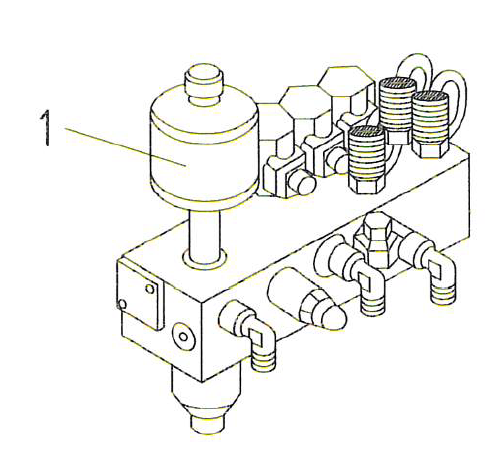

7. Frage
Im Bild ist eine Steueröleinheit eines Baggers abgebildet. Wie wird das mit 1 gekennzeichnete Bauteil bezeichnet?
- Hydrofilter
- Speisepumpe
- Druckbegrenzungsventil für die Vorsteuerung
- Hydrospeicher
- Federspeicher
Richtig

Falsch
Frage 8 von 25

8. Frage

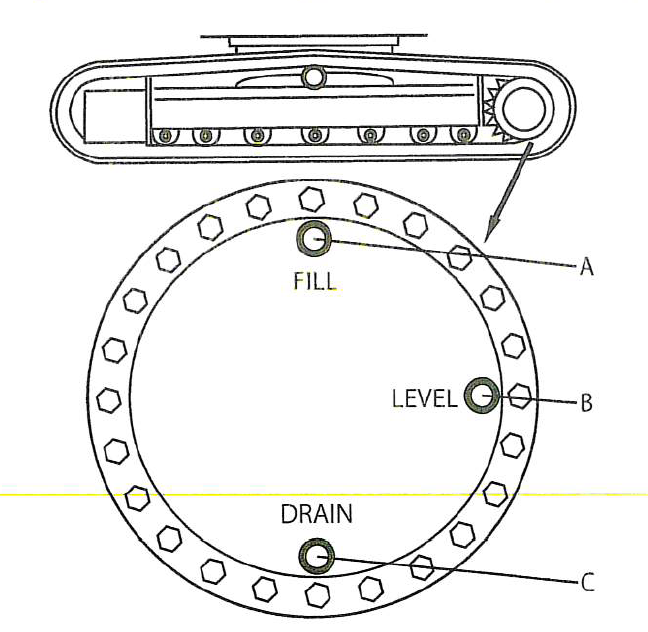

Welche Schraube ist eine Niveau-Markierung für den Ölstand?
- Schraube A
- Schraube B
- Schraube C
- Schrauben A und C
- Schrauben B und C
Richtig

Falsch
Frage 9 von 25

9. Frage
Wie heißt der abgebildete Antrieb?
- Hydraulischer Schwenkantrieb
- Greifer-Drehantrieb
- Hydraulischer Fahrantrieb
- Seitenschwenk-Schaufelantrieb
- Schar-Drehantrieb
Richtig

Falsch
Frage 10 von 25

10. Frage
Welche Maße (in m) muss man mit einem Bagger einhalten, um am Straßenverkehr teilnehmen zu können?

Höhe / Breite / Auslegerabstand
- 2,50 / 1,50 / 4,00
- 3,00 / 1,75 / 3,50
- 3,50 / 2,00 / 4,00
- 4,00 / 2,55 / 3,50
- 4,50 / 3,50 / 2,30
Richtig

Falsch
Frage 11 von 25

11. Frage

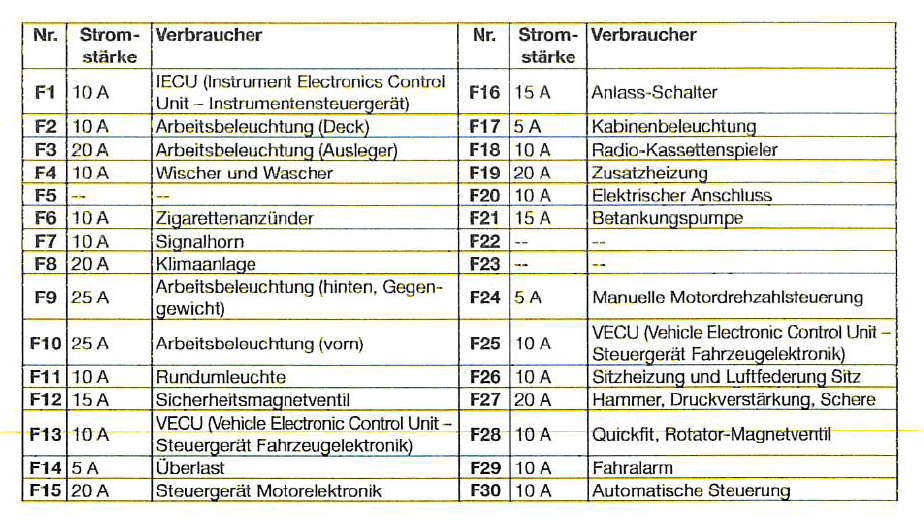

An einem Bagger ist die Arbeitsbeleuchtung vorn ausgefallen. Welche Sicherung muss kontrolliert und mit welcher Stromstärke ersetzt werden?
- F2 10A
- F2 15A
- F9 25A
- F10 20A
- F10 25A
Richtig

Falsch
Frage 12 von 25

12. Frage

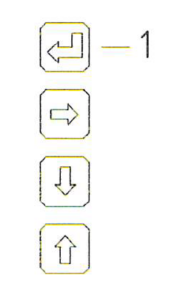

Im Bild sind die Tasten einer Display-Navigation abgebildet. Welche Funktion hat die Taste 1?
- Abwärts nach links
- Im Menü zurück
- Taste links
- Einfügetaste
- Eingabe (Enter)
Richtig

Falsch
Frage 13 von 25

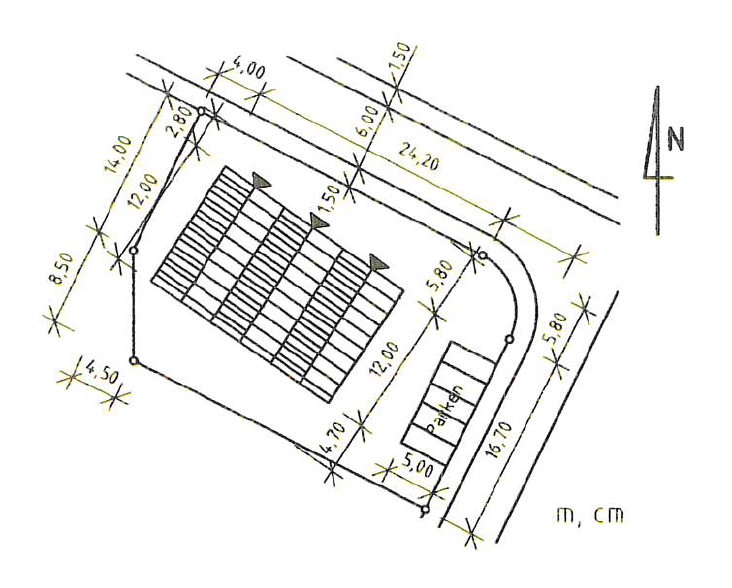

13. Frage
Welche Art von Bauzeichnung ist abgebildet?
- Grundriss
- Höhenplan
- Ausführungszeichnung
- Lageplan
- Fundamentplan
Richtig

Falsch
Frage 14 von 25

14. Frage

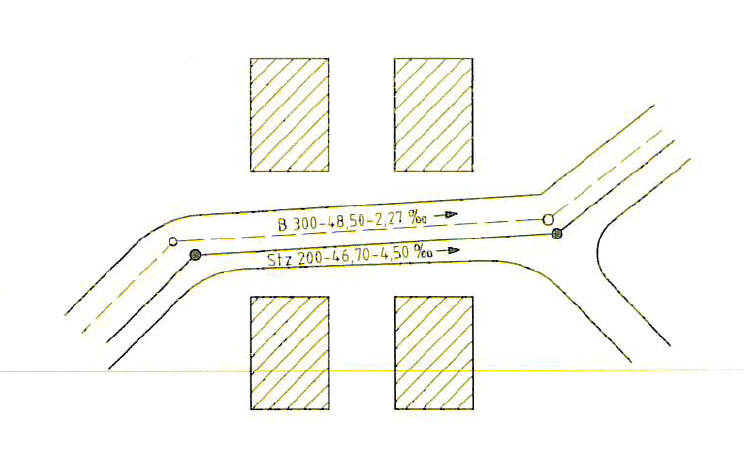

Die Darstellung zeigt einen Ausschnitt aus einem Lageplan. Welche Antwort ist richtig?
- Die Darstellung zeigt ein Mischsystem.
- Die Darstellung zeigt ein Trennsystem.
- Die Darstellung zeigt verschiedene Druckrohrleitungen.
- Die Darstellung zeigt eine vorhandene und eine geplante Regenwasserleitung.
- Die Darstellung zeigt eine vorhandene und eine geplante Schmutzwasserleitung.
Richtig

Falsch
Frage 15 von 25

15. Frage

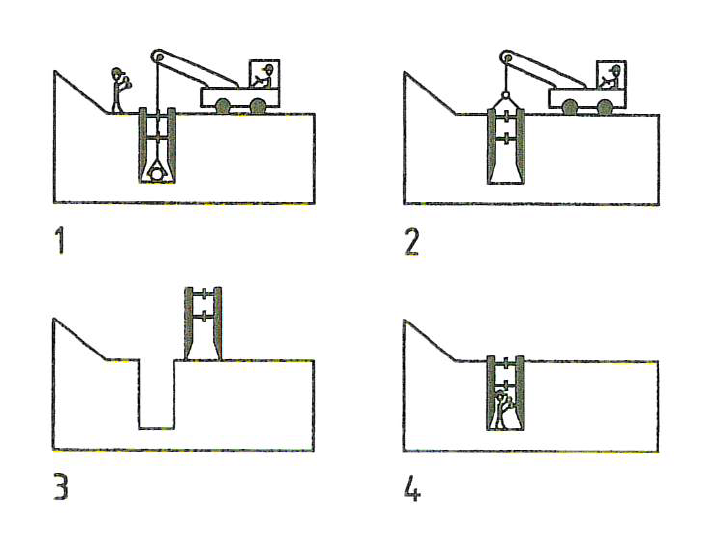

In welcher Lösung sind die Bilder der Rohrverlegung in der richtigen Reihenfolge angegeben?
- 1-3-2-4
- 2-3-1-4
- 2-4-3-1
- 3-2-4-1
- 3-4-2-1
Richtig

Falsch
Frage 16 von 25

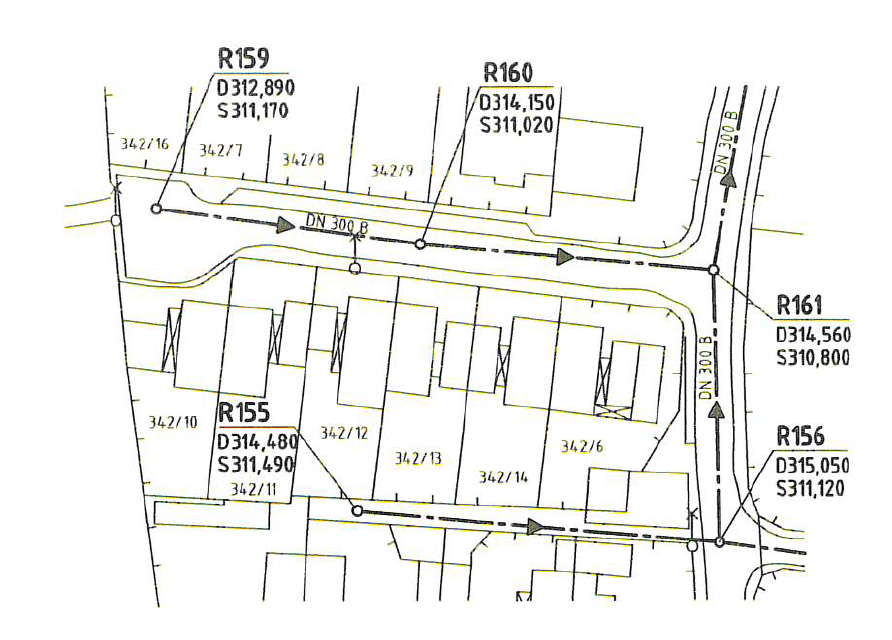

16. Frage
Aus welchem Material bestehen die Rohrleitungen R 159 bis R 161?
- Beton
- Steinzeug
- Kunststoff
- Stahl
- Duktilem Gusseisen
Richtig

Falsch
Frage 17 von 25

17. Frage
In einem Rohrleitungsplan sind zwei Rohrleitungen im Abstand von 80 mm eingezeichnet, das wirkliche Abstandsmaß beträgt 1600 mm.
In welchem Maßstab wurde der Rohrleitungsplan gezeichnet?
- 1:10
- 1:20
- 1:50
- 5:1
- 20:1
Richtig

Falsch
Frage 18 von 25

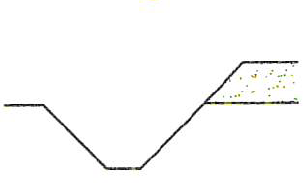

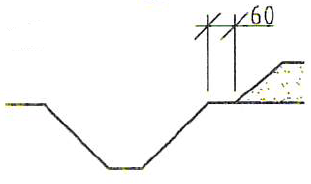

18. Frage

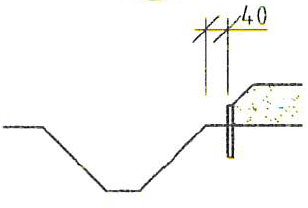

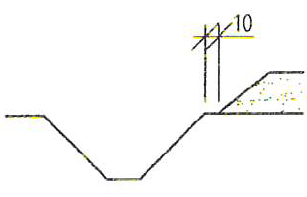

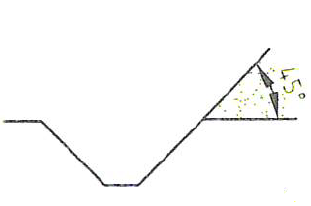

Die Arbeitssicherheit im Tiefbau ist von mehreren Vorschriften abhängig.
Welches Bild entspricht einer dieser Vorschriften?
Richtig

Falsch
Frage 19 von 25

19. Frage

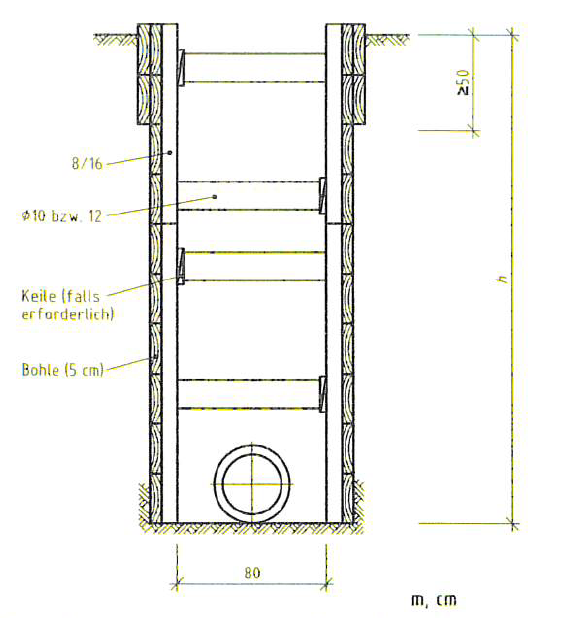

Wie groß ist die lichte Ausschachtungsbreite (in cm) des Grabens an der Sohle?
- 50 cm
- 80 cm
- 90 cm
- 96 cm
- 106 cm
Richtig

Falsch
Frage 20 von 25

20. Frage

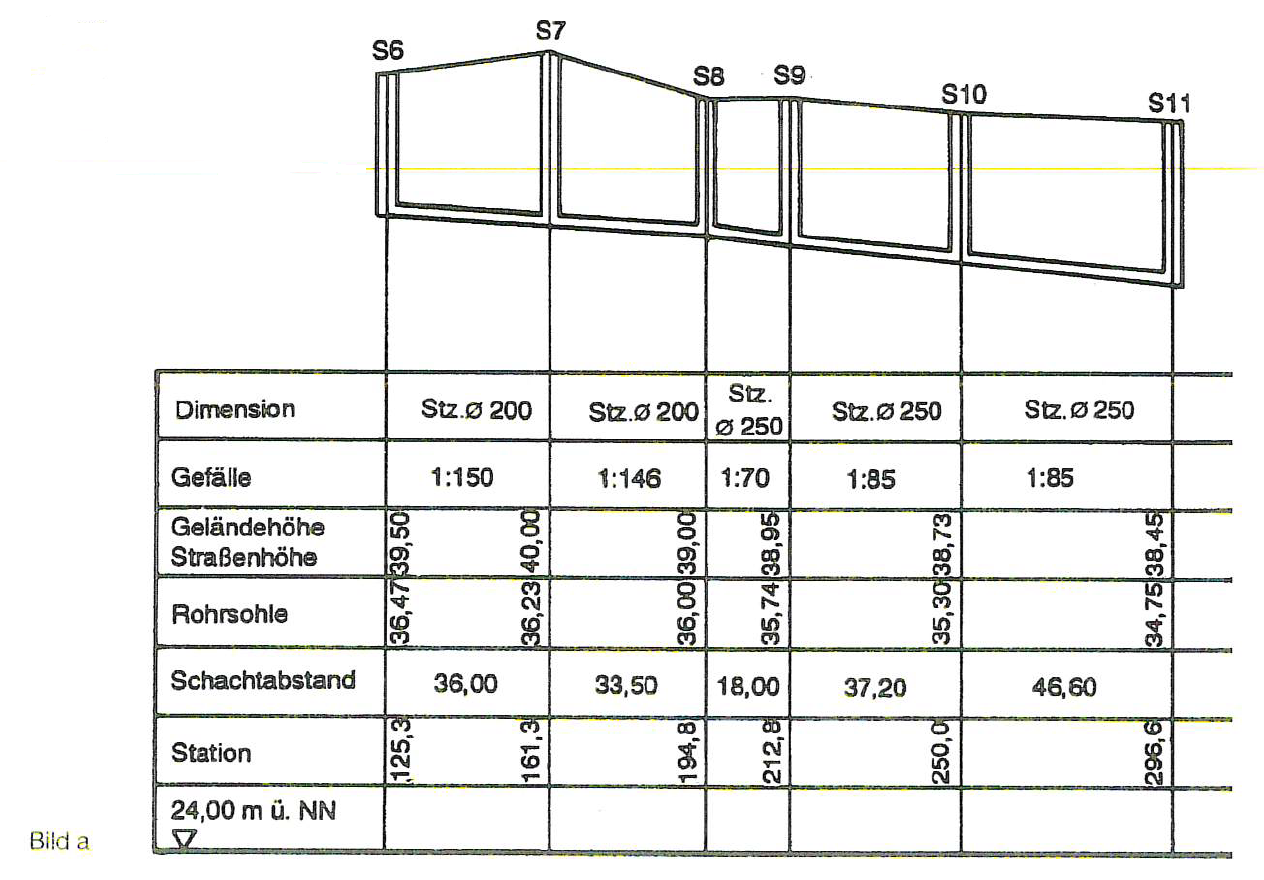

Bild a. Wie groß ist der Höhenunterschied (in cm) der Sehachtabdeckungen (Deckeloberkante) zwischen Schacht 6 und Schacht 8?
- 100 cm
- 50 cm
- 47 cm
- 24 cm
- 23 cm
Richtig

Falsch
Frage 21 von 25

21. Frage

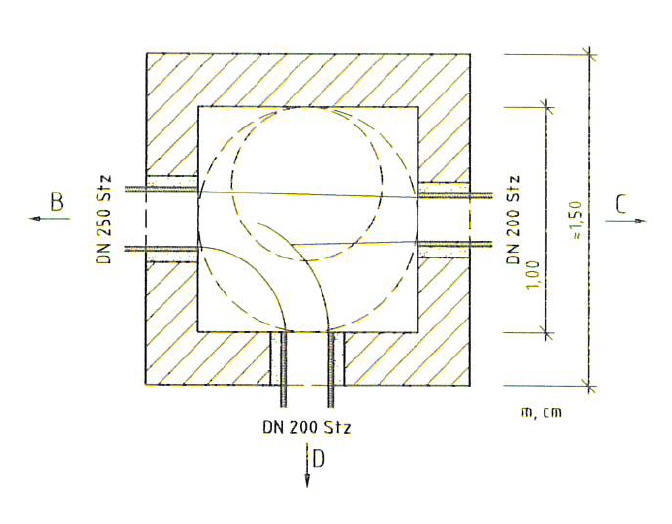

Aus welchem Baustoff wird das Schachtunterteil hergestellt?
- Aus Stahlbeton
- Aus unbewehrtem Beton
- Aus Mauerwerk
- Aus Beton (Fertigteil)
- Aus EPS-Beton
Richtig

Falsch
Frage 22 von 25

22. Frage

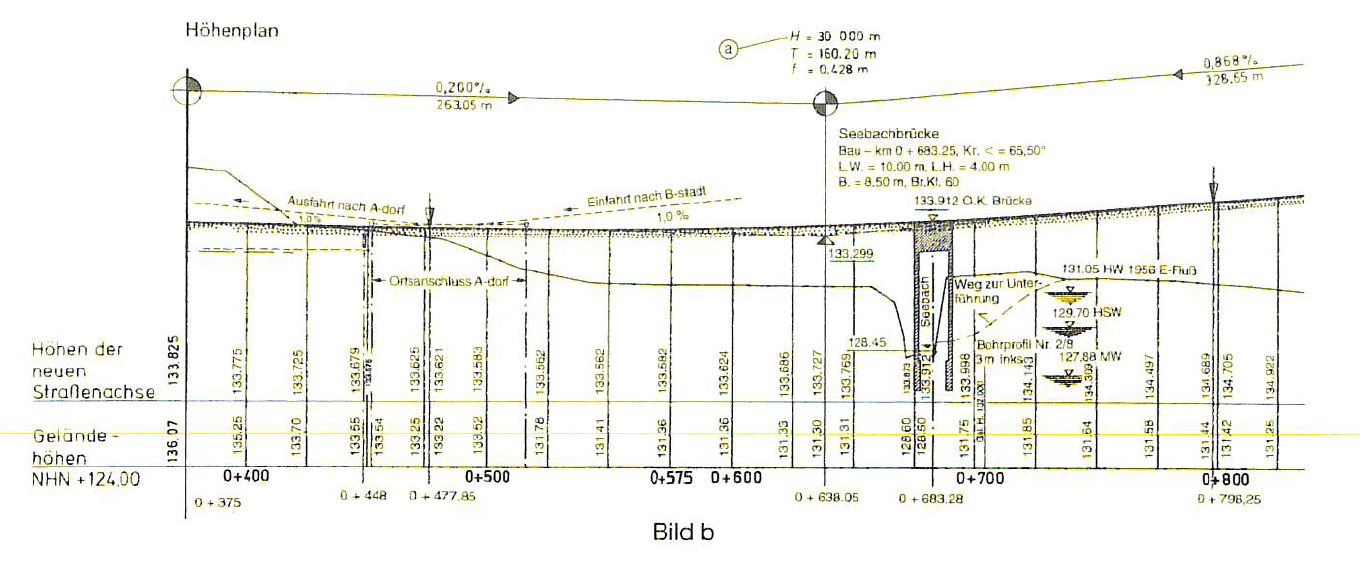

Bild b. Welche Art von Straßenquerschnitt (Straßenkörper) ist aus dem Höhenplan zwischen Station 0 + 500 und
0 + 600 ersichtlich?
- Damm
- Einschnitt
- Geländeschnitt
- Anschnitt
- Unterführung
Richtig

Falsch
Frage 23 von 25

23. Frage
Bild b. Welche Höhe (in m ü. NHN) hat die neue Straßenachse an der Station km 0 + 575?
- 131,360 m ü. NHN
- 131,410 m ü. NHN
- 133,562 m ü. NHN
- 133,582 m ü. NHN
- 133,624 m ü. NHN
Richtig

Falsch
Frage 24 von 25

24. Frage

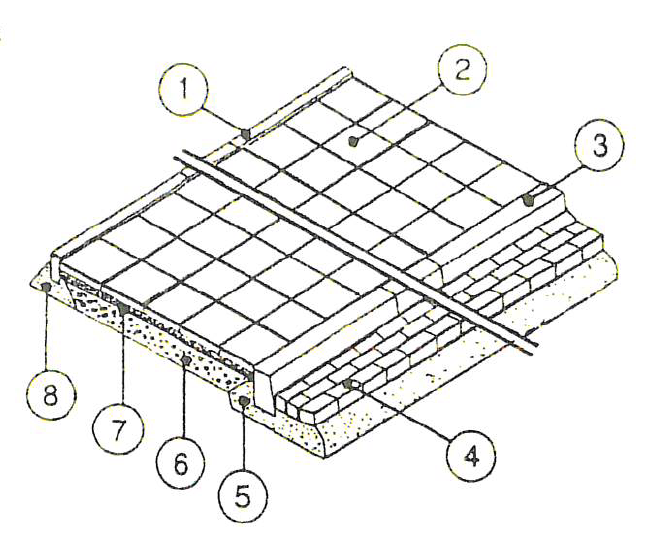

Mit welchen Positionen werden die Randeinfassungen dargestellt?
- 1 und 8
- 3 und 4
- 5 und 8
- 1 und 3
- 4 und 5
Richtig

Falsch
Frage 25 von 25

25. Frage
In welchem Bestandteil des Straßenentwurfs ist die Gradiente dargestellt?
- Höhenplan
- Bauzeitenplan
- Querschnitte
- Straßenprofile
- Entwässerungsplan
Richtig

Falsch
