Vermessung Höhentrassierung

Test Zusammenfassung

0 von 15 Fragen Abgeschlossen

Fragen:

Sie haben das test bereits abgeschlossen und können es nicht noch einmal starten.

Test wird geladen…

Sie müssen sich anmelden, um das test zu starten.

Sie müssen zuerst die folgenden Schritte durchführen:

Ergebnisse

Test vollständig. Ihr Ergebnis wird ausgewertet.

Ergebnisse

0 von 15 Fragen richtig beantwortet.

Ihre Zeit:

Sie haben 0 von 0 Punkten erreicht, (0)

Aktuell
In Prüfung
Beantwortet
Richtig
Falsch

Frage 1 von 15

1. Frage
Wie nennt man den im Bild gezeigten Punkt im Lageplan einer Baumaßnahme?
- Höhenfestpunkt
- Nivellierpunkt
- Polygonpunkt
- Neigungsbrechpunkt
- Höhenwechselpunkt
Richtig

Falsch
Frage 2 von 15

2. Frage
Welche Daten sind an dem Neigungsbrechpunkt in einer Zeichnung zu finden?
- Ausrundungsradius der Senke oder Kuppe
- Höhenlage über NHN
- ankommendes und abgehendes Gefälle und die Länge dazu
- Stichmaß am Tangentenschnittpunkt
- Tangentenlänge
Richtig

Falsch
Frage 3 von 15

3. Frage

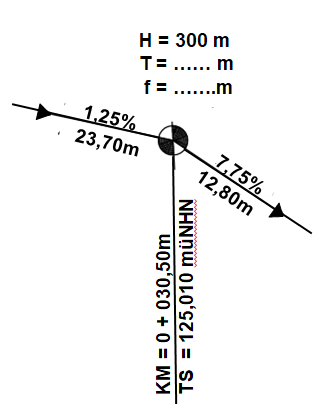

Bestimmen Sie die Tangentenlänge (T) und das Stichmaß (f) für diesen Neigungsbrechpunkt
- T = 3,25m und f = 2,6cm
- T = 3,25m und f = 5,3cm
- T = 6,50m und f = 9,3cm
- T = 6,50m und f = 5,3cm
- T = 11,50m und f = 12,6cm
Richtig

Falsch
Frage 4 von 15

4. Frage

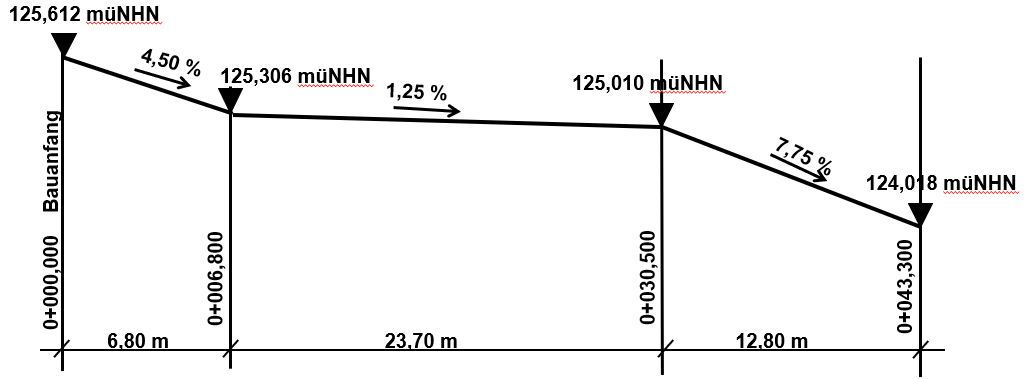

Der im Bild gezeigte Höhenplan ist selbst erstellt worden. Aus welchen Daten kann man das machen?
- Querschnitt des zu bauenden Kanals
- Nivelliertabelle im Lageplan
- Neigungsbrechpunkte im Lageplan
- Höhenpunkte im Grundriss
- Schichtenaufbau und Bemaßung der zu bauenden Straße
Richtig

Falsch
Frage 5 von 15

5. Frage
Welche Daten können Sie dem Höhenplan einer Straßenbaumaßnahme entnehmen?
- Stationierung der Gefällewechsel
- Ausrundungsradius der Bordfluchten
- NHN-Höhen an den Neigungsbrechpunkten
- Gefälle auf den einzelnen Teilstrecken
- Breiten und Schichtenaufbau der Fahrbahn
Richtig

Falsch
Frage 6 von 15

6. Frage

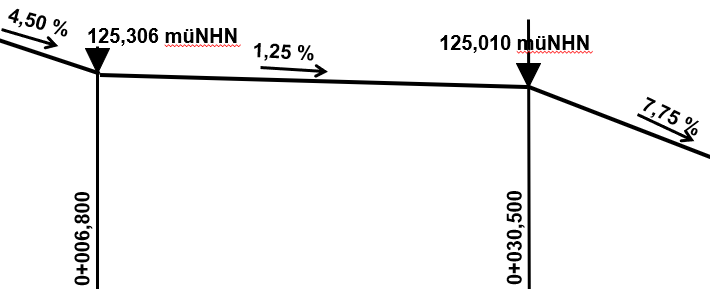

Auf welcher Länge fahren die Fahrzeuge nach der Ausrundung der Kuppe und der Senke tatsächlich mit einem Gefälle von 1,25%?
- 1,25m
- 4,50m
- 6,99m
- 7,45m
- 23,70m
Richtig

Falsch
Frage 7 von 15

7. Frage
Wonach richtet sich der Ausrundungsradius der Senken und Kuppen von Straßen?
- Entwurfsgeschwindigkeit
- Fahrbahnbreite
- Belastung der Fahrbahn
- geographische Höhenlage
- innerhalb oder außerhalb von Ortschaften
Richtig

Falsch
Frage 8 von 15

8. Frage

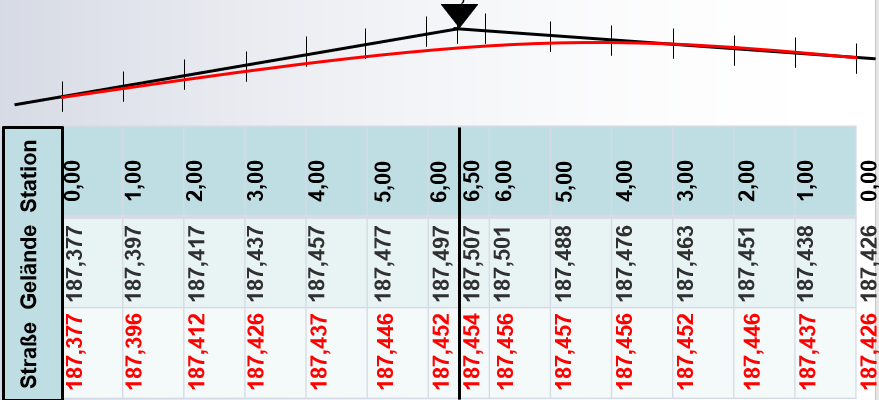

Sie sollen eine Kuppe ausrunden. Welche Aussagen zum Vorgehen sind dabei richtig?
- zuerst wird die Tangentenlänge berechnet
- die Tangente muss in gleich große Abschnitte eingeteilt werden
- die Geländehöhen werden mit der Tangentenformel berechnet
- die Geländehöhen werden mit Prozentrechnung ermittelt
- an den Straßenhöhen sind Hoch- und Tiefpunkte erkennbar
Richtig

Falsch
Frage 9 von 15

9. Frage
Welche Aussagen über die Tangentenlänge und das Stichmaß bei der Höhenausrundung sind richtig?
- je kleiner der Ausrundungsradius, desto größer wird die Tangentenlänge
- je größer der Gefällewechsel, desto größer die Tangentenlänge
- wenn der Ausrundungsradius kleiner wird, wird das Stichmaß größer
- das Stichmaß wird größer, wenn der Gefällewechsel größer wird
- je größer der Ausrundungsradius , umso größer die Tangentenlänge
Richtig

Falsch
Frage 10 von 15

10. Frage

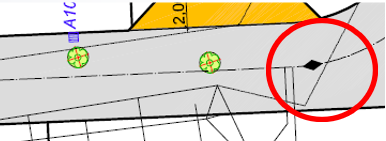

Wie nennt man den im Bild gezeigten Punkt im Lageplan?
- Tiefpunkt
- Nivellierpunkt
- Polygonpunkt
- Neigungsbrechpunkt
- Hochpunkt
Richtig

Falsch
Frage 11 von 15

11. Frage

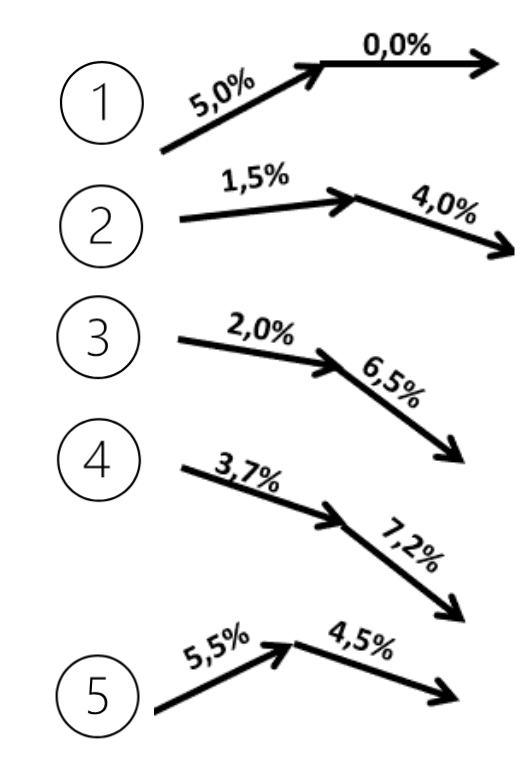

Der Neigungswechsel an den dargestellten Kuppen ist ausgerechnet worden. Welche Werte sind richtig berechnet?
- 1 = 5,0 %
- 2 = 2,5 %
- 3 = 4,5 %
- 4 = 10,9 %
- 5 = 10 %
Richtig

Falsch
Frage 12 von 15

12. Frage

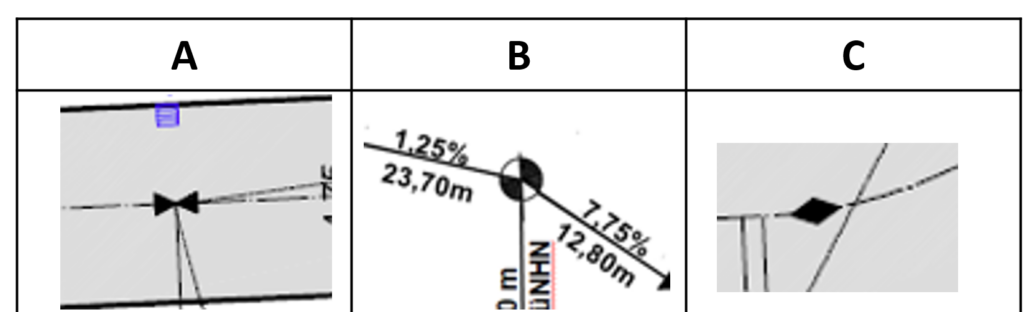

An welchen der gezeigten Punkte müssen auf jeden Fall Straßenabläufe angeordnet werden?
- A und B
- B und C
- A und C
- A
- C
Richtig

Falsch
Frage 13 von 15

13. Frage
Berechnen Sie den Höhenunterschied zwischen den beiden Stationen.
- 77,5cm
- 96,0cm
- 99,2cm
- 1,77m
- 3,35m
Richtig

Falsch
Frage 14 von 15

14. Frage
Wie wird der Höhenverlauf einer Straße genannt?
- Gradiente
- Tangente
- Planum
- Hauptgefälle
- Sehne
Richtig

Falsch
Frage 15 von 15

15. Frage
Im Zeichnungsausschnitt ist die Bezeichnung KM = 0 + 030,50m zu sehen. Was bedeutet diese Angabe?
- Angabe der Kilometer der gesamten Baumaßnahme
- Entfernung zum nächsten Neigungsbrechpunkt
- Höhenangabe in müNHN in km
- Stationierung von Baubeginn bis zum Neigungsbrechpunkt
- Ausrundungsradius der Kuppe an diesem Neigungsbrechpunkt
